Warum habe ich mir ein Shelly-Modul gekauft?
Seit etwa zwei Jahren besitze ich ein Balkonkraftwerk um meine Stromrechnung zu entlasten. Letzten Sommer habe ich diese noch ergänzt um einen Speicher von Marstek B2500-D. Diesen hatte ich erstmal so programmiert, dass zu ganz bestimmten Zeiten eine ganz bestimmte Menge an Energie in das Hausnetz eingespeist wird. Leider ist mein Verbrauch aber recht unstetig, sodass ich zu manchen Zeiten im Sommer nur 30 Prozent Eigenverbrauch hatte. Der überschüssige Strom wurde dann ins allgemeine Stromnetz eingespeist.
Das Hauptproblem war, dass der Speicher nicht meinen aktuellen Verbrauch kannte. Deshalb habe ich mir das Shelly Modul besorgt, um meinm Marstek Speicher ständig mitzuteilen, wieviel Strom im Haus gerade verbraucht wird, damit dieser entsprechend Energie vom Speicher ins Hausnetz leiten kann.

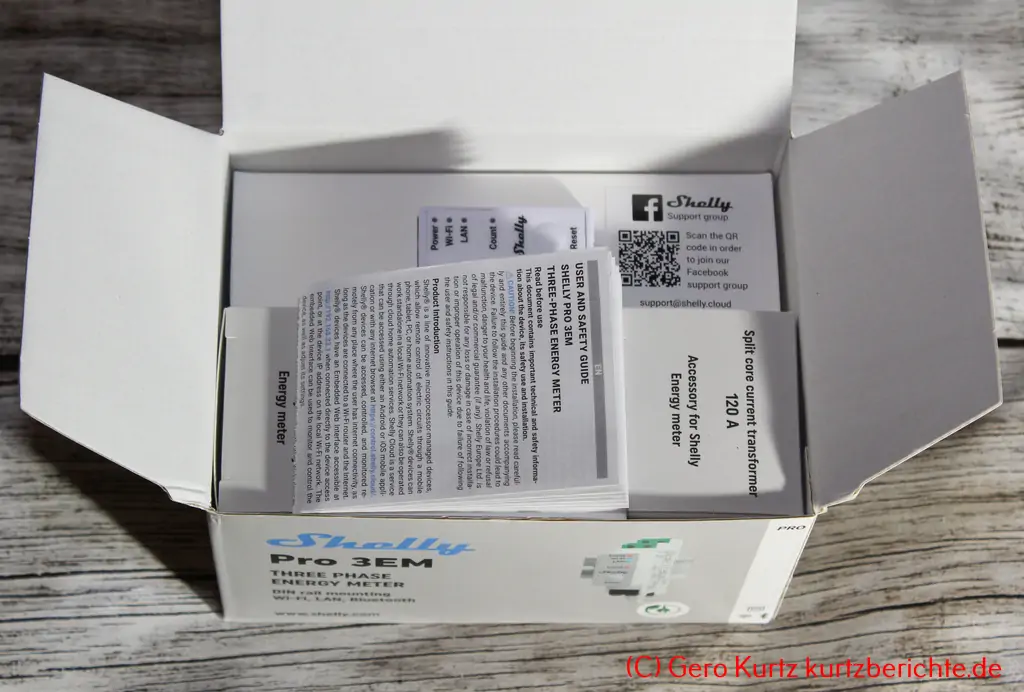

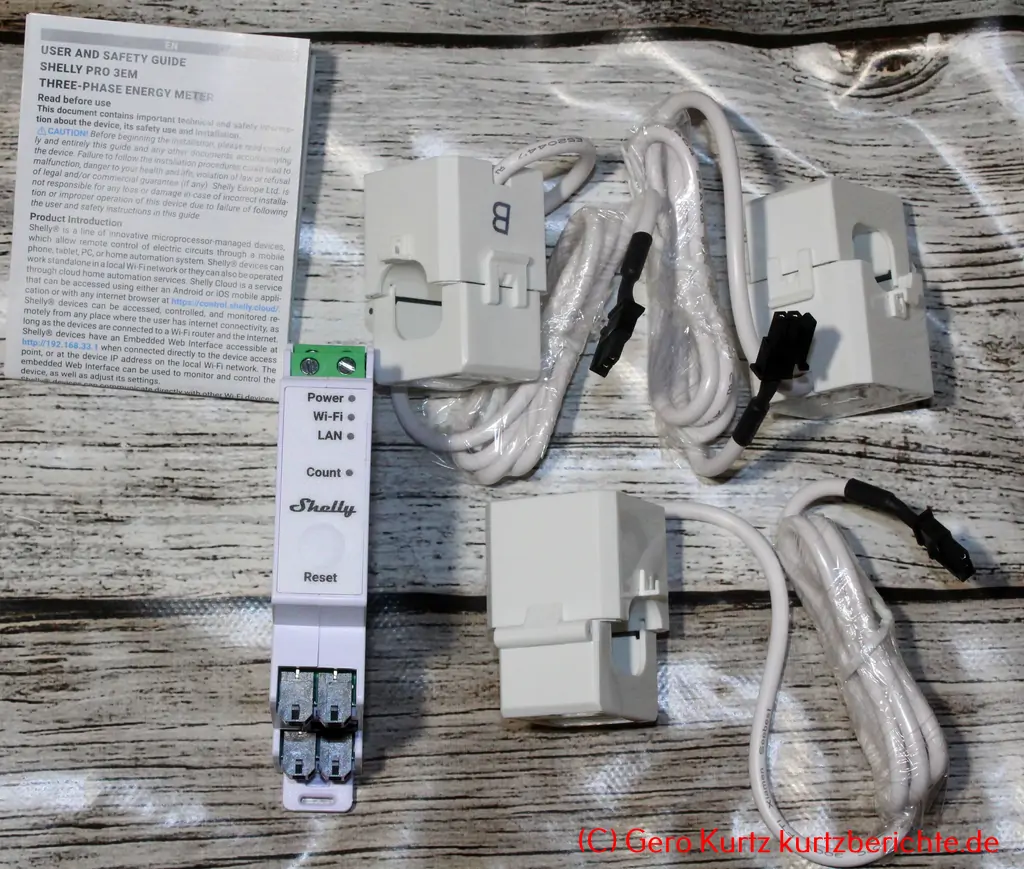

Lieferumfang des Shelly-Moduls Pro 3EM:
- Shelly Modul Pro 3EM (120A)

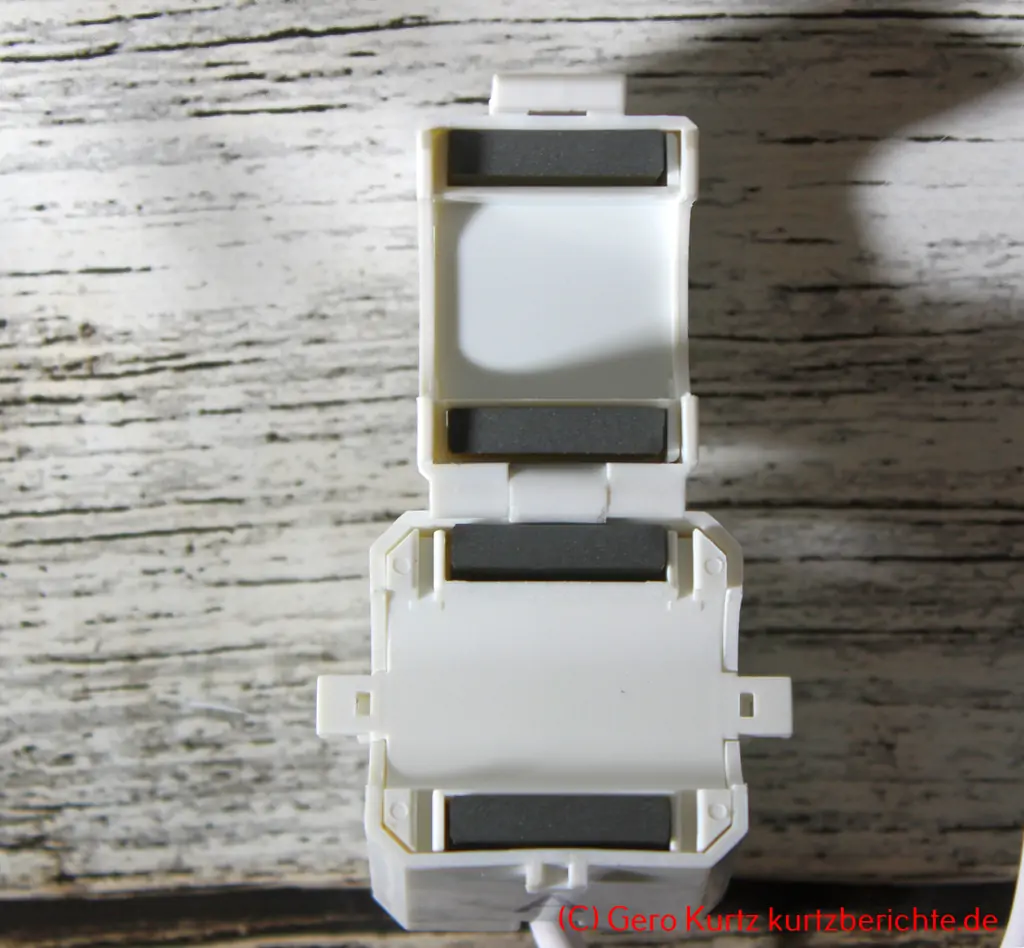

- 3 Stromwandler/Messklemmen (CT-Klemmen, 120 A)
- Bedienungsanleitung (mehrsprachig, auch auf Deutsch)
Design des Shelly-Moduls Pro 3EM:

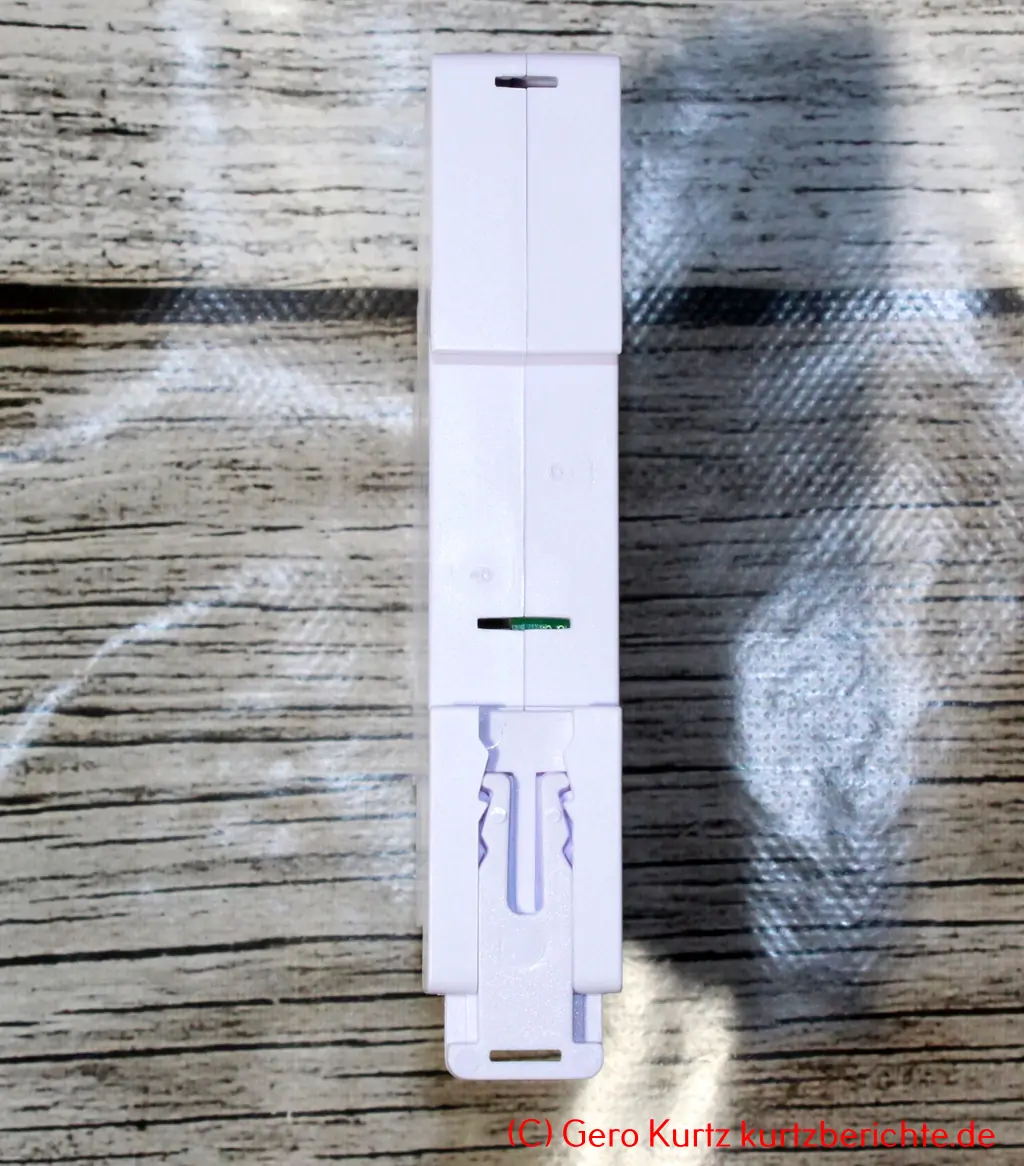

Das Gerät ist ein sogenanntes Hutschienen-Modul.

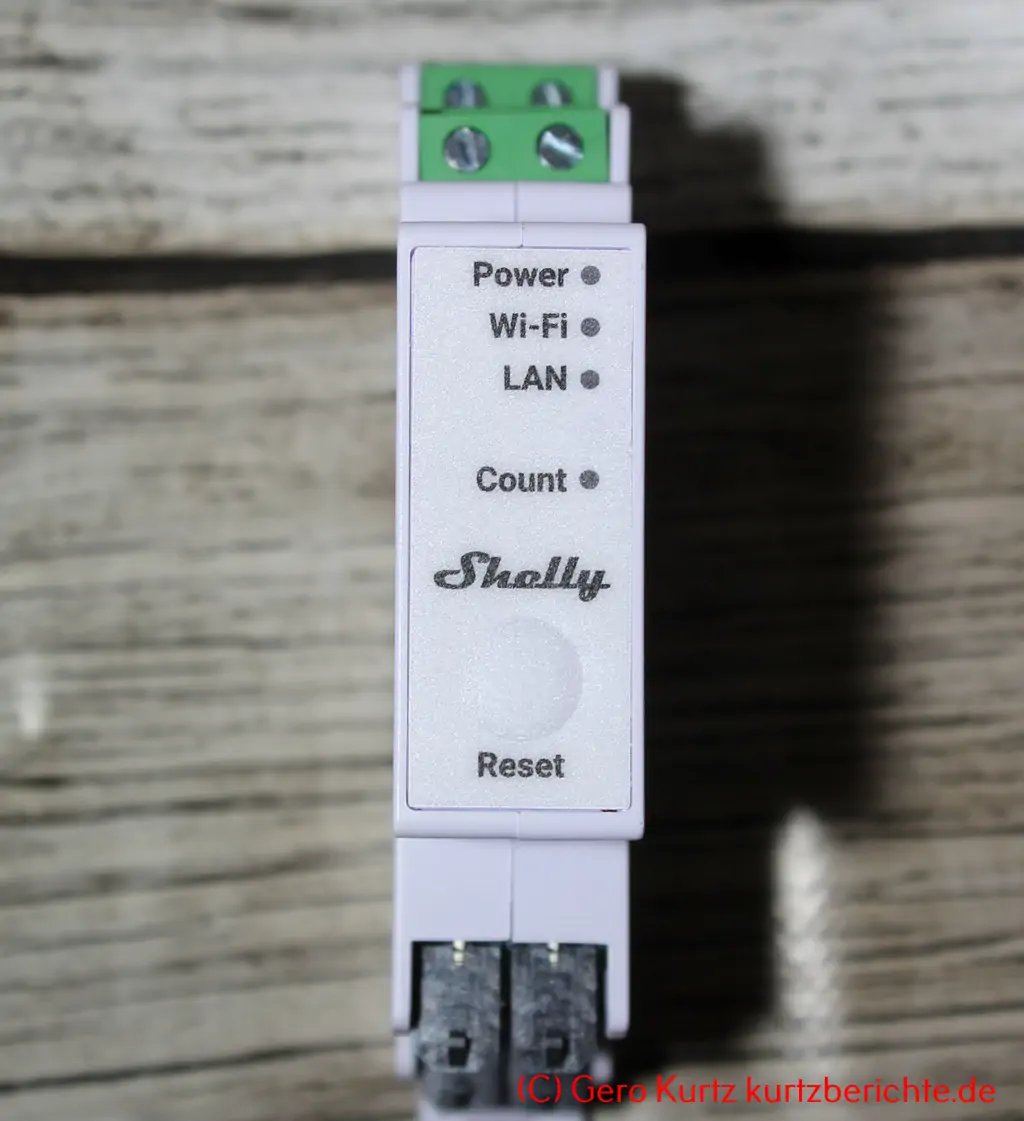

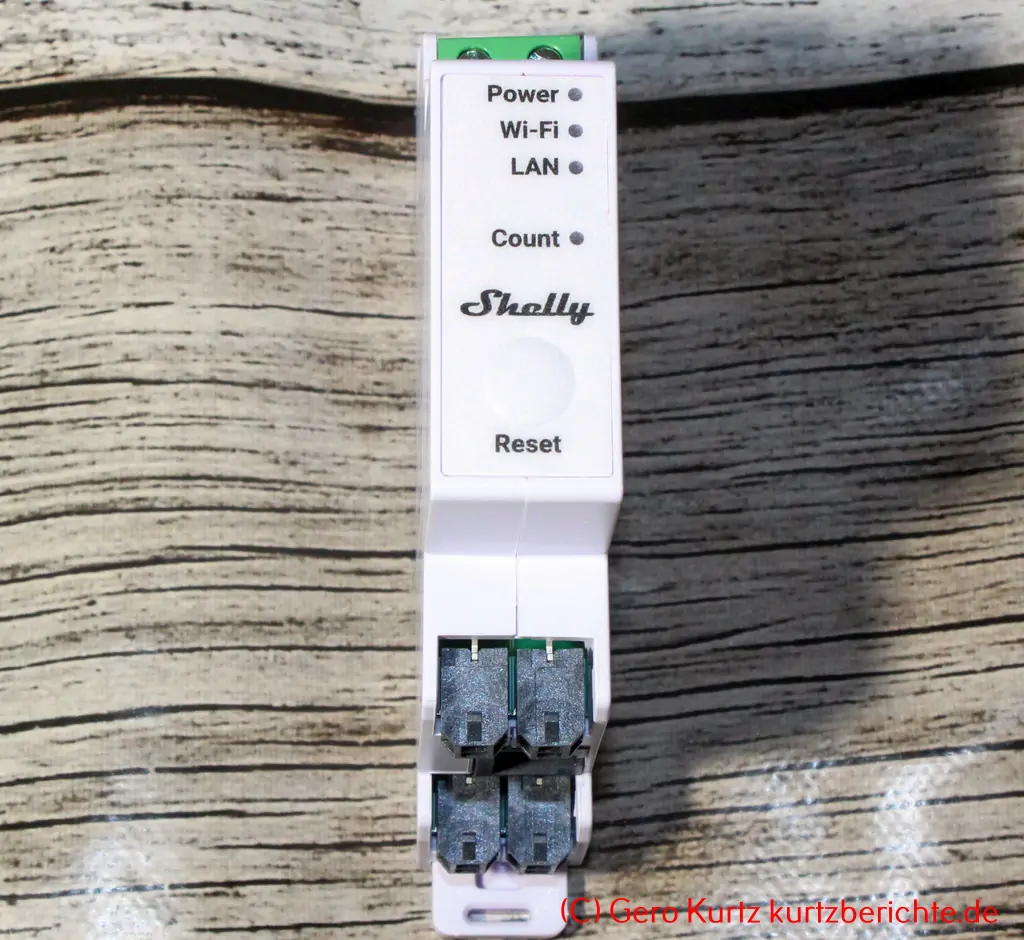

Vorderseite: Hier befinden sich die Status-LEDs und der einzige Bedienknopf (Reset-Taste).
Kurz drücken: Startet das Gerät neu (Reboot).
5 Sekunden gedrückt halten: Aktiviert den Bluetooth-Kopplungsmodus (die blaue LED blinkt dann schnell).
10 Sekunden gedrückt halten: Setzt das Gerät auf die Werkseinstellungen zurück (Factory Reset).

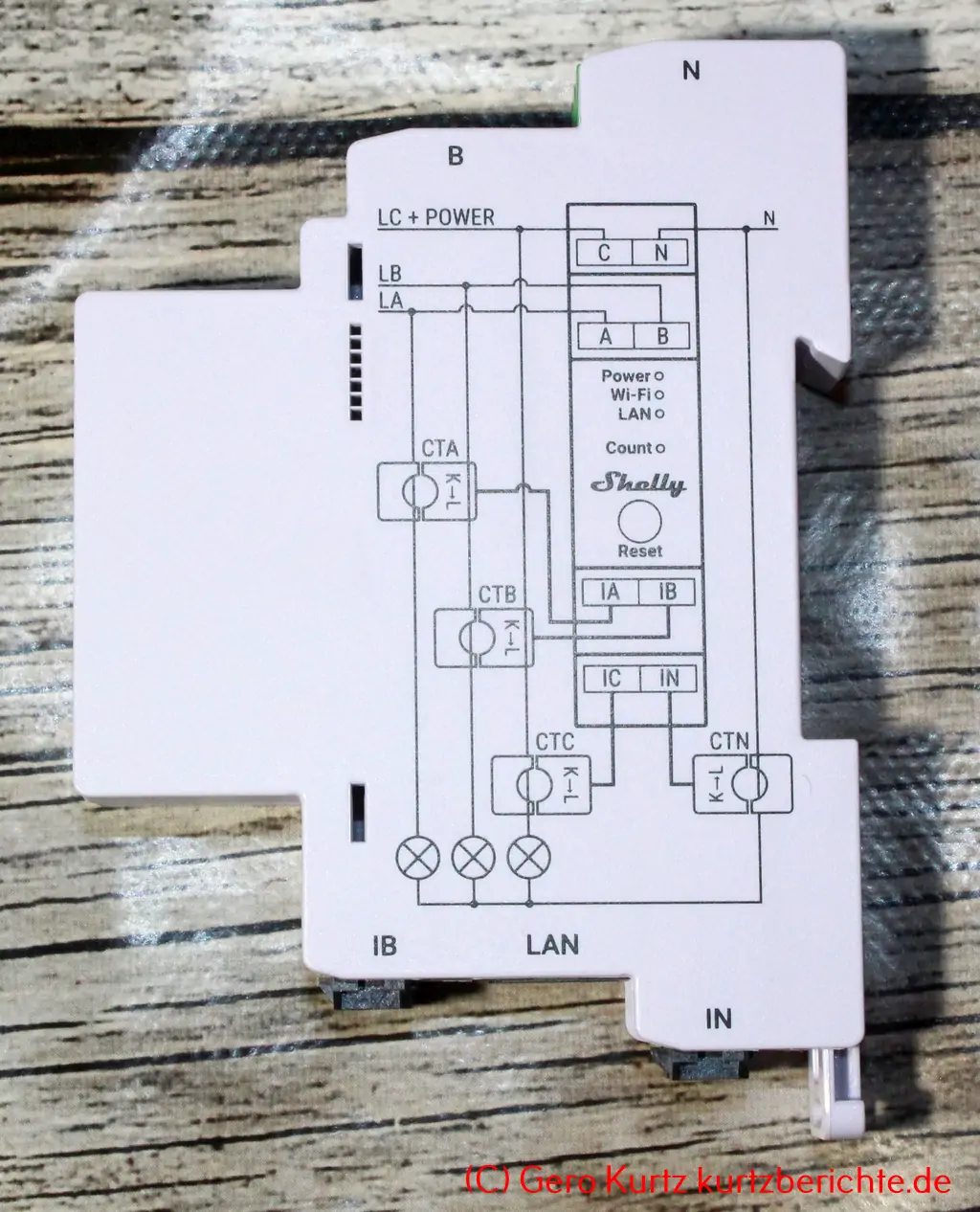

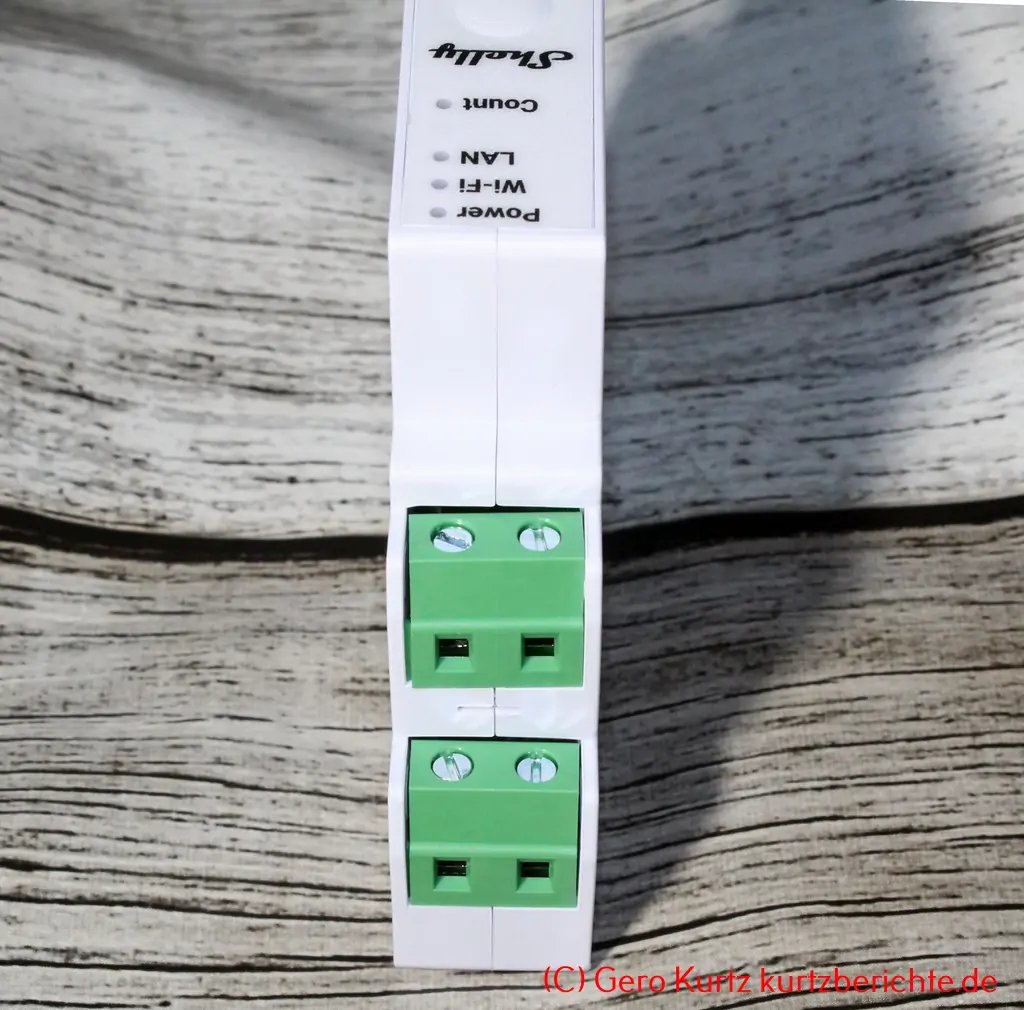

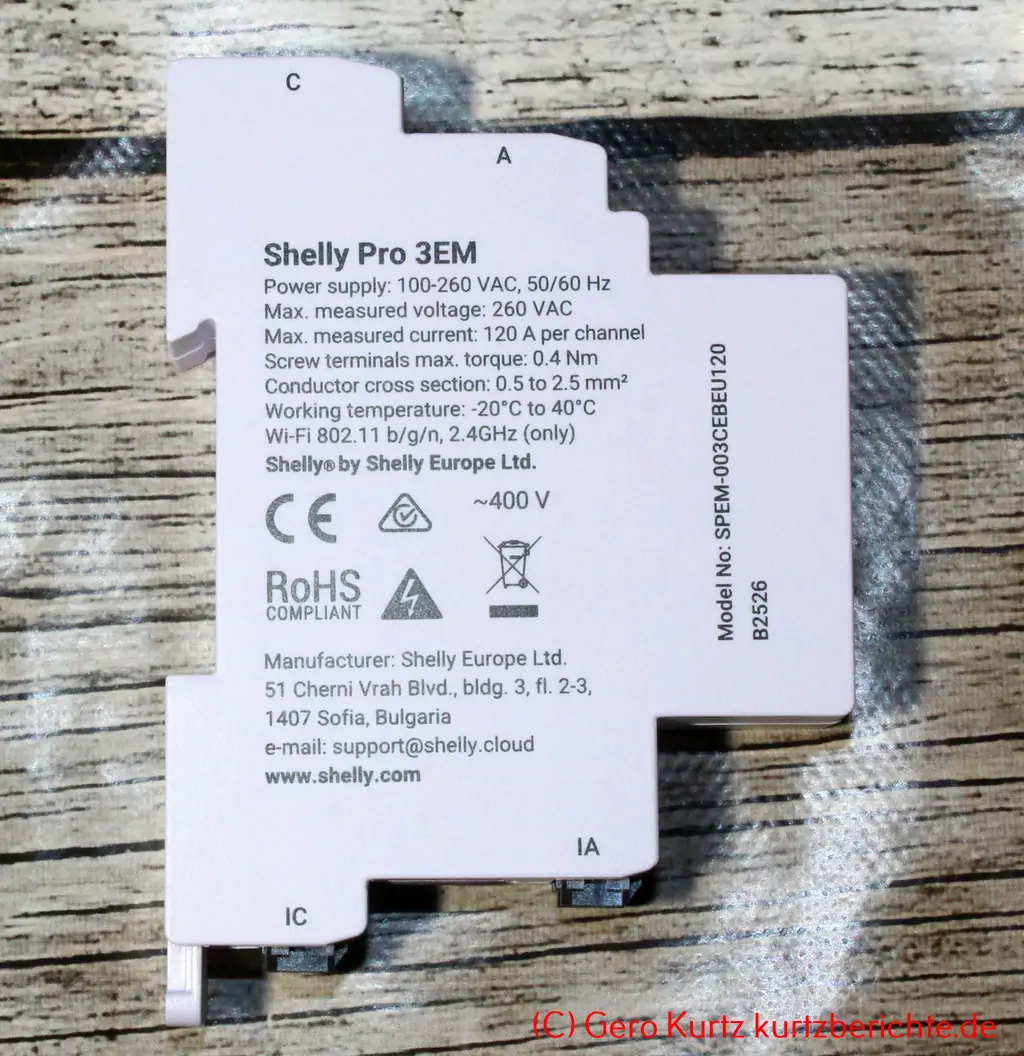

Oben hat das Modul die folgenden Anschlüsse:
A - Spannungsmessung Phase L1
B - Spannungsmessung Phase L2
C - Spannungsmessung Phase L3
N - Neutralleiter

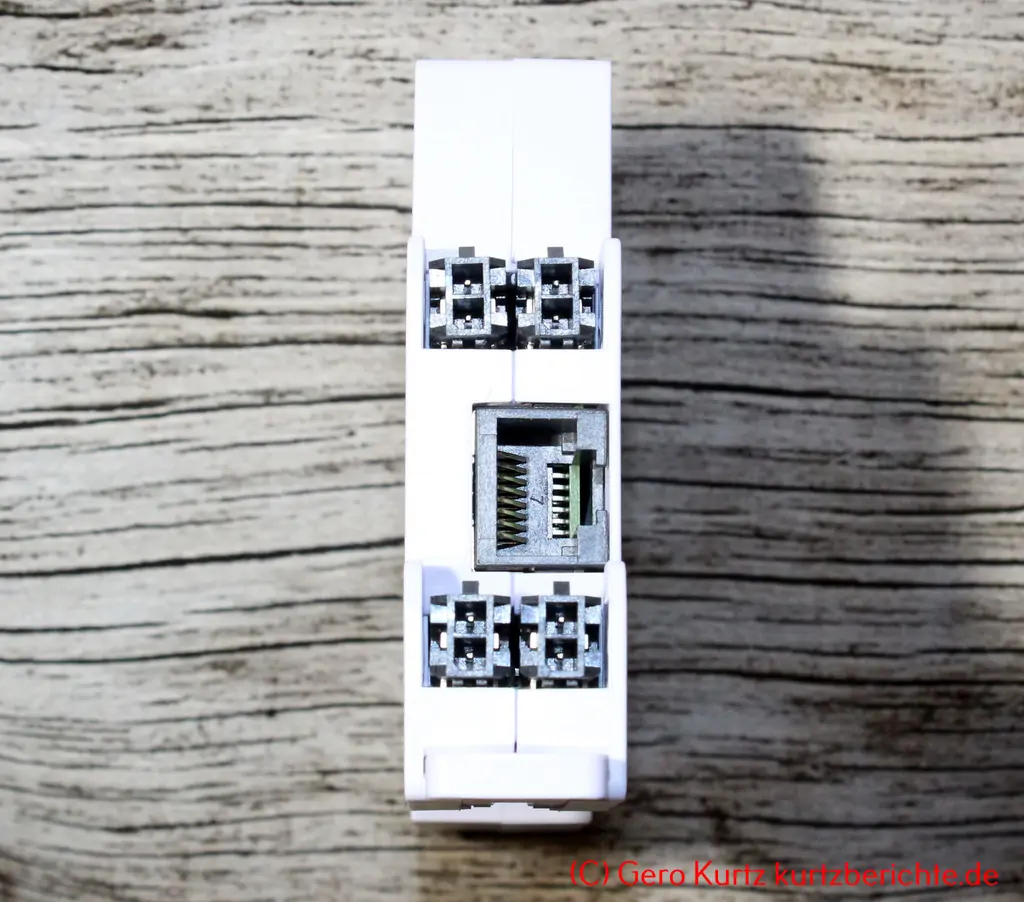

Unten hat das Modul die folgenden Anschlüsse:
IA - Strom L1
IB - Strom L2
IC - Strom L3
LAN - Ethernet
IN - digitaler Steuereingang (230 V L)

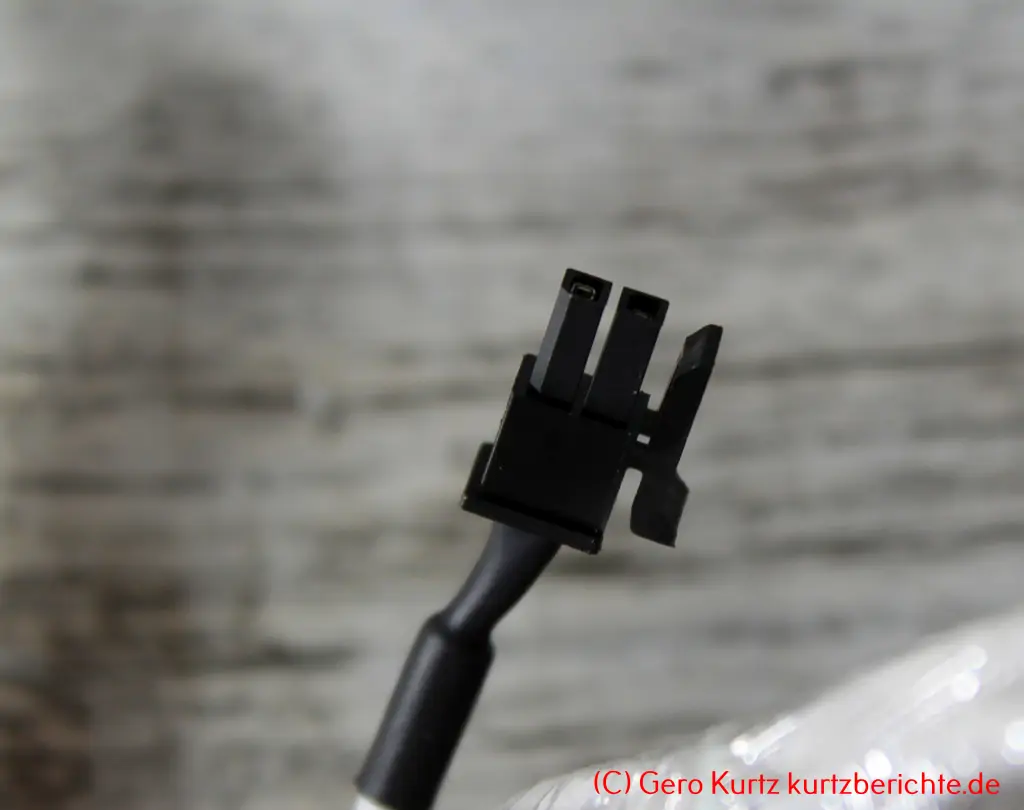

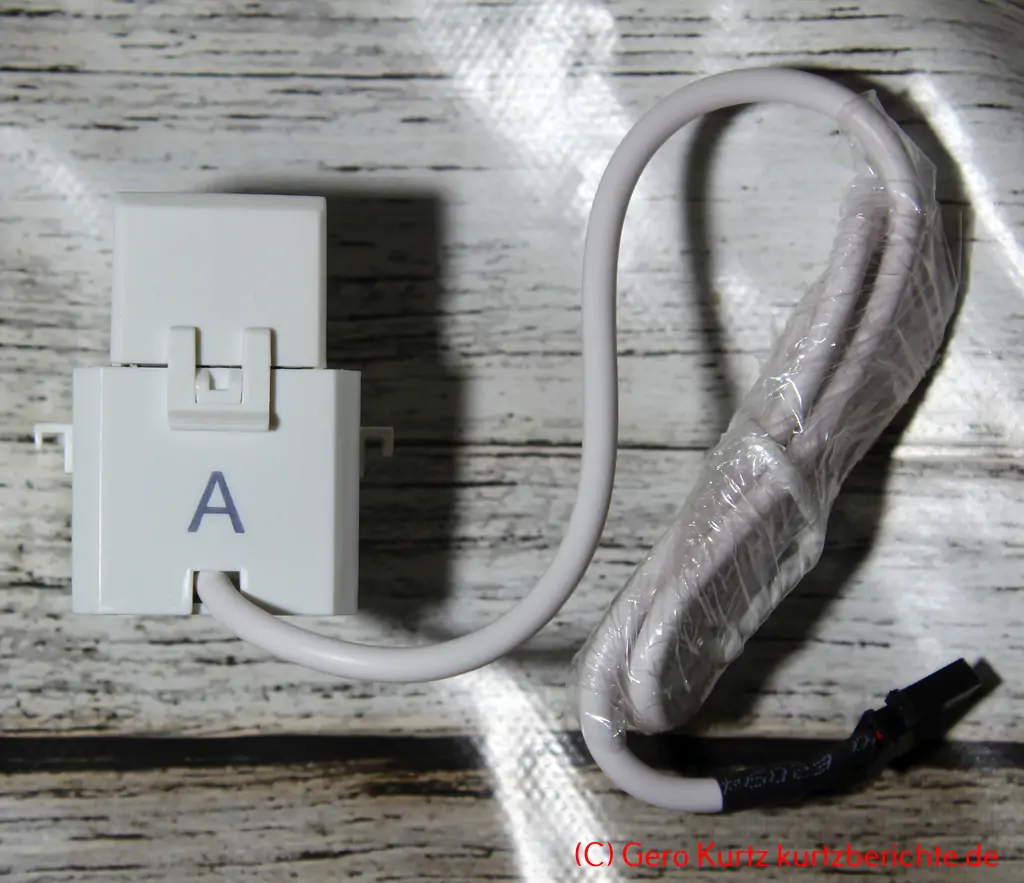

Die Kabellänge der Stromwandler beträgt 65 cm.
Fotos vom Shelly Modul Pro 3EM:
Kaufmöglichkeit des Shelly-Moduls Pro 3EM bei Amazon:
*Hinweis: Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Inbetriebnahme und Bedienung des Shelly-Moduls Pro 3EM:
Das Shelly Pro 3EM Modul sollte von einem Elektriker auf einer Hutschiene installiert werden. Dabei werden die drei Stromwandler um die eingehenden Kabel von den drei Phasen gelegt. Dabei die Pfeilrichtung auf den Schellen beachten (der Pfeil muss in Richtung der Verbraucher zeigen, also weg vom Zähler).
Zur Einrichtung des Zuganges wird ein bluetoothfähiges Gerät (Handy, Tablet) benötigt und für den weiteren Betrieb ein WLAN).
Dazu die App „Shelly Smart Control“ herunterladen. Hier ein Konto einrichten und über das Pluszeichen (Gerät hinzufügen) das Shelly Modul erst über Bluetooth und dann über WLAN verbinden.

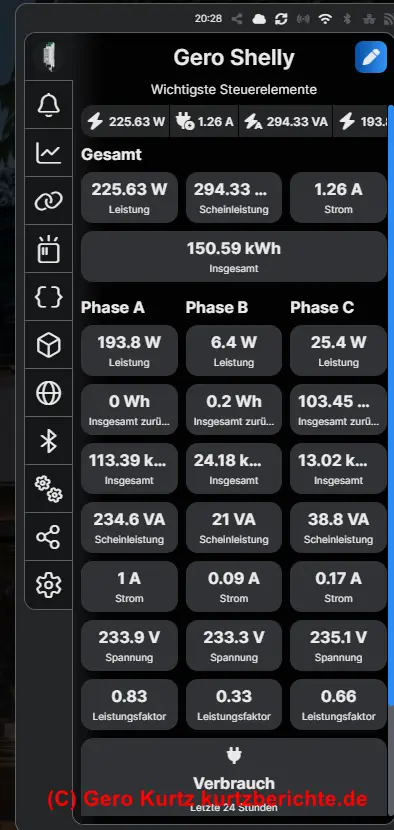

Die ausgelesenen Daten stehen sofort über die Shelly App zur Verfügung. Diese gibt es für Android und für iOS.
Außerdem können sie über die Shelly Cloud gelesen werden: https://control.shelly.cloud/
Mein Fazit zum Shelly-Modul Pro 3EM:
Ich nutze das Shelly-Modul, um meinen Marstek Saturn B2500-D Speicher intelligent zu steuern. Während ich früher nur starre Zeitpläne nutzen konnte, regelt das System die Einspeisung nun dynamisch in Echtzeit.

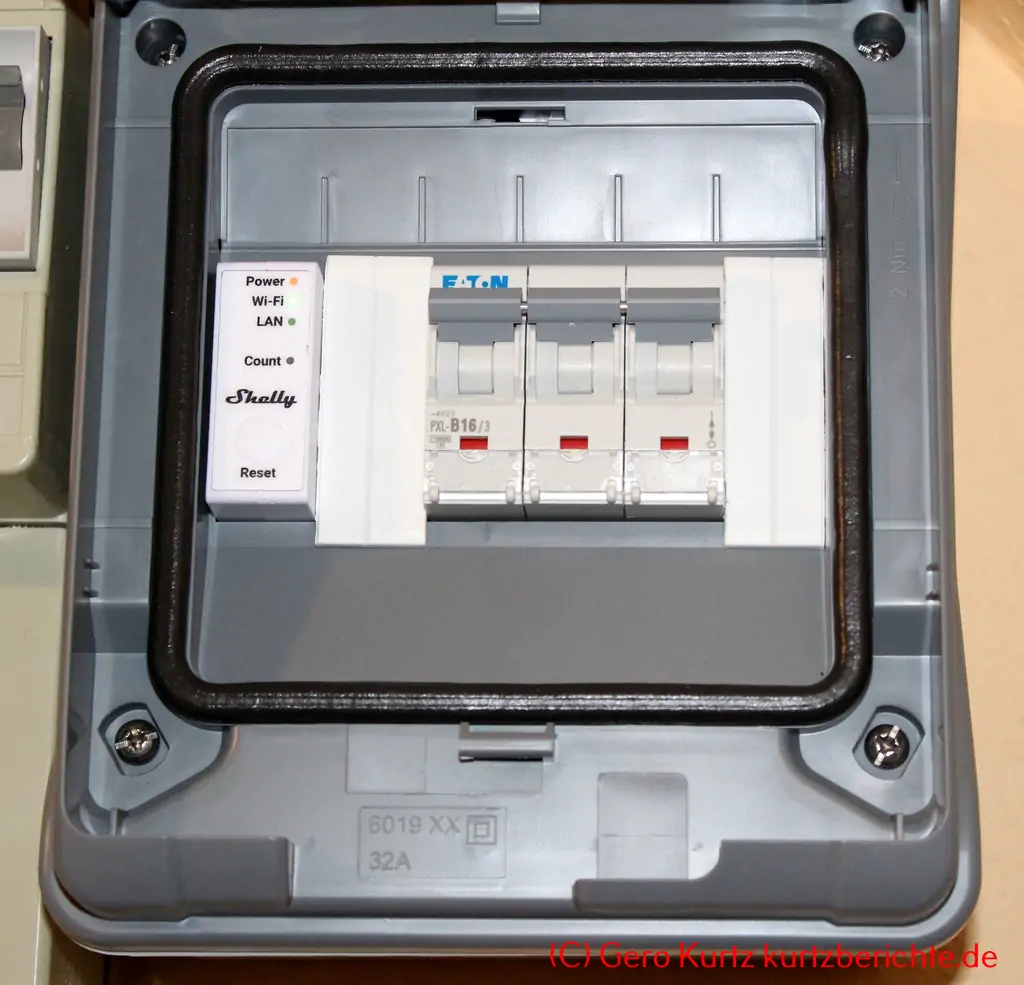

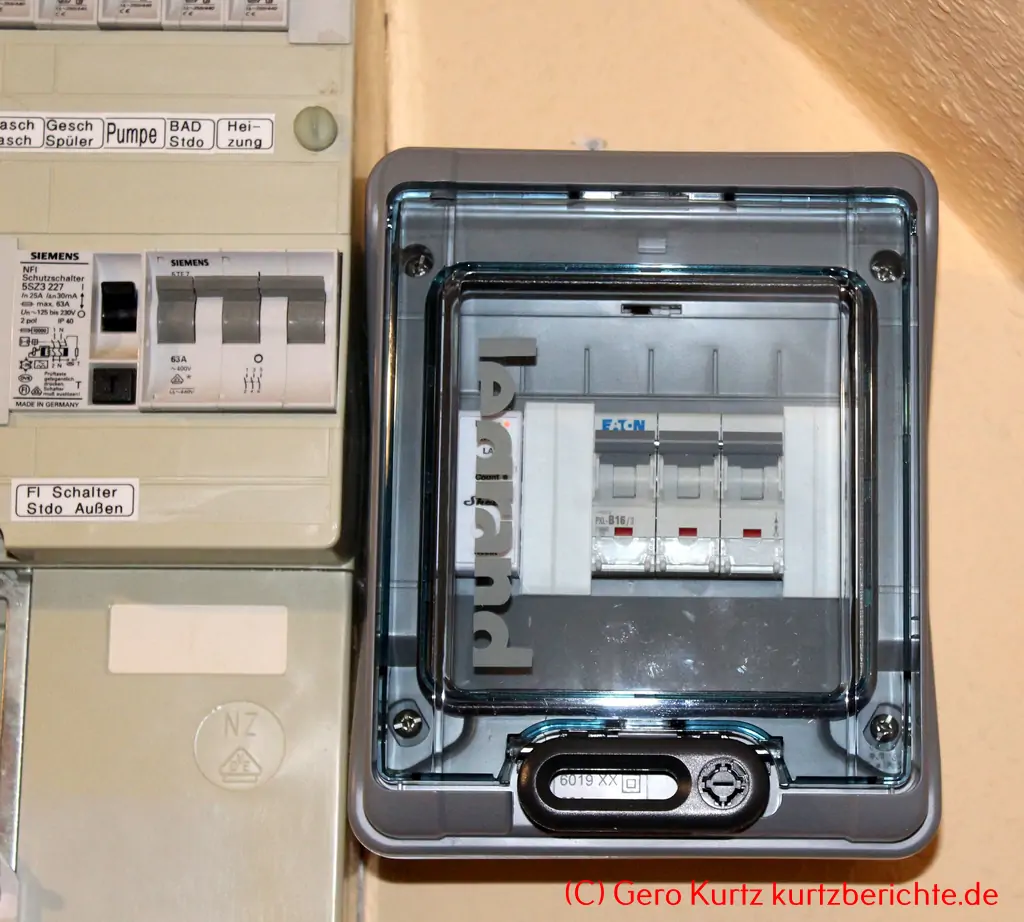

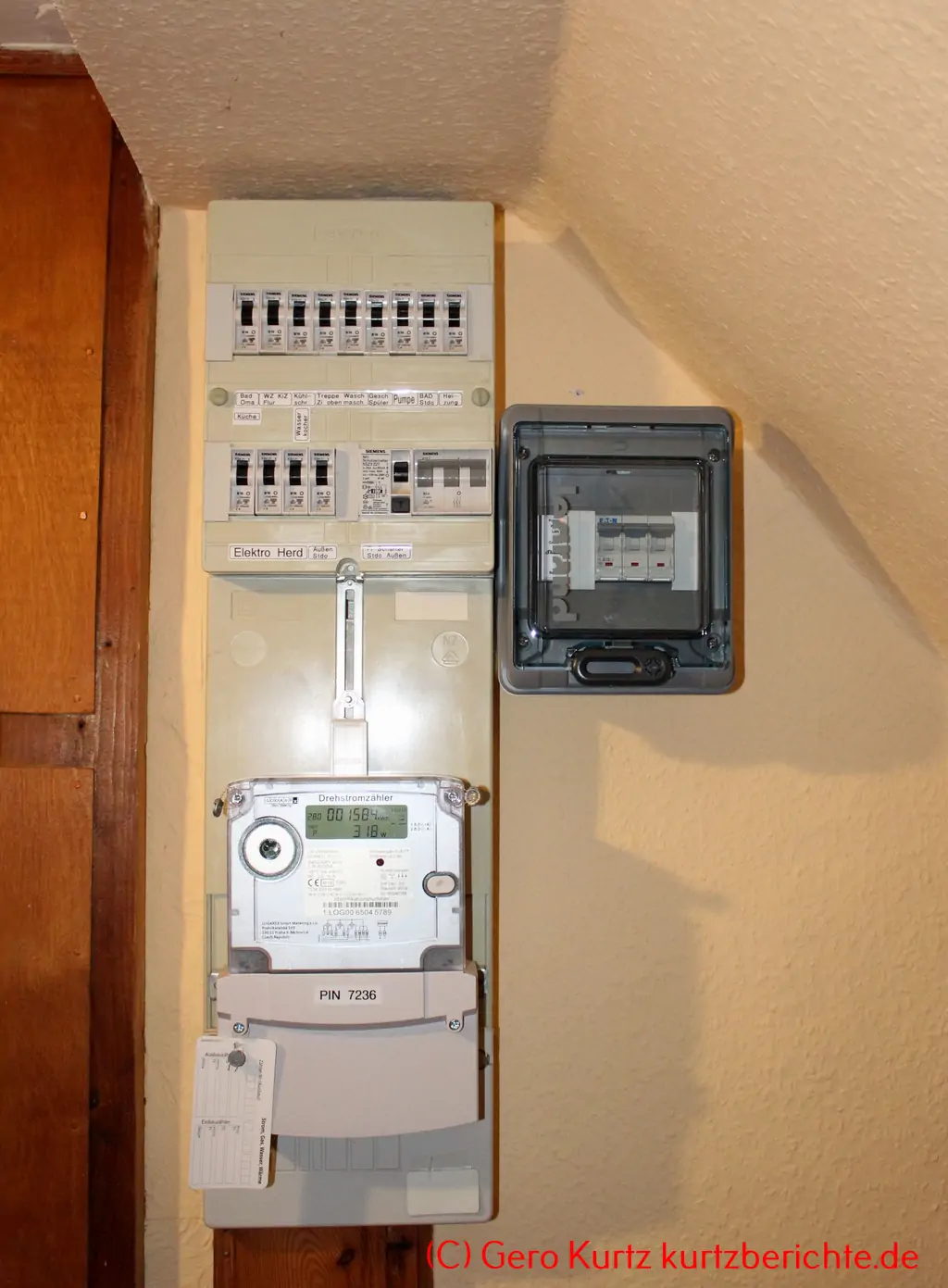

Das Shelly-Modul ist zwar recht einfach einzubauen, jedoch steckt der Teufel im Detail. Bei mir war kein Platz mehr im Sicherungskasten, weshalb vom Elektriker daneben ein kleiner extra Kasten gesetzt wurde. Das erhöht die Kosten, welche dann durch das Balkonkraftwerk erst mal wieder erwirtschaftet werden müssen.
Ansonsten funktioniert das Shelly Modul einwandfrei. Die Verbindung zum WLAN bzw. erst mal über Bluetooth konnte sofort hergestellt werden. Alle drei Phasen werden überwacht und die Daten in der Shelly App dargestellt. Veränderungen werden fast augenblicklich erfasst. Auch die Verbindung zu meinem Balkonkraftwerk ist nach einigem Probieren gelungen. Diese passt jetzt sehr schnell den Entladestrom den tatsächlichen Verhältnissen an. Somit geht nur sehr wenig Strom „verloren“, weil fast alles selbst verbraucht wird.
Dass alles korrekt installiert wurde, sieht man vor allem daran, dass die Verbrauchsanzeige der intelligenten Messeinrichtung fast 100-prozentig der Anzeige des Shelly Moduls entspricht.
Besonders gut gefällt mir die Option, das Modul per LAN-Kabel anzuschließen. Das ist im Sicherungskasten oft stabiler als WLAN, falls der Router (z. B. im Flur) zu weit weg steht.
Ich persönlich bin damit sehr zufrieden und hoffe, dass es nun viele Jahre lang hält.
Was gefällt mir gut:
- solide Verarbeitung
- Bluetooth und WLAN
- ließ sich schnell verbinden
- misst jede der drei Phasen
- Messwerte sehr genau
- Änderungen des Verbrauchs werden fast augenblicklich aktualisiert
- Kontrolle der App oder Webseite
- Steuerung von Balkonkraftwerken
Was gefällt mir nicht so gut:
- derzeit nichts gefunden
